关于YOTcs调速型液力偶合器结构特点

2020-06-30 08:45:05

次

YOTcs调速型液力偶合器主要由箱体、旋转组件、供油组件、导管操作组织等部件组成，再加上辅助件（如冷却器、测速装置等）即可投入使用。

1）箱体

YOTcs调速型液力偶合器选用一矩形焊接箱体来支承旋转件。箱体有足够的容积盛油，油泵直接在箱体内吸油，在出油口处与冷却器接通。油液经冷却后，进入进油口，再到作业腔，由导管吸出后排在箱体内。

2）旋转组件

输入侧：输入轴、背壳、泵轮、外壳和泵轮轴承套。

输出侧：涡轮和输出轴。

泵轮、涡轮、背壳均为高强度的铸铝件，在大功率或高转速的特别情况下选用钢件，泵轮和涡轮上都有一定数量的径向叶片。旋转组件全部支承于箱体上，因而偶合器与电机及作业机的联接，必须选用弹性联轴节联接。

3）供油组件

a）供油泵

供油泵是一种BB-B型正移矩摆线转子泵，内外转子均为铁基粉未冶金半成品，经加工后装在偶合器输入端的泵壳体内，由输入轴上的直齿轮驱动。因传递功率不同、补充的油量不同，因而供油装置的结构不同，有单泵、双泵串联等供油装置。

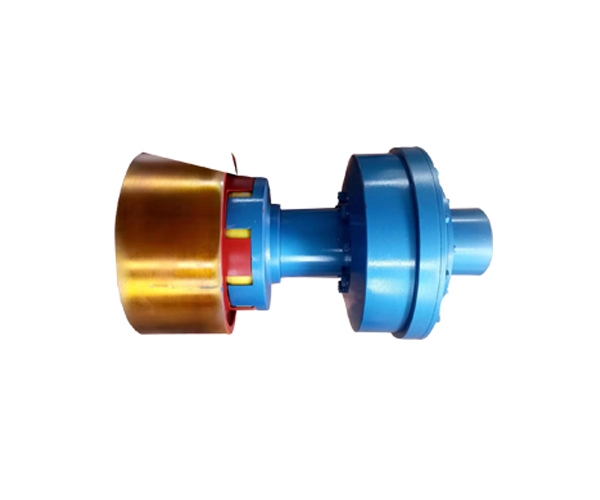

调速型液力耦合器

b）进出油口

箱体上备有进油口，出油口各一个法兰盘，与外部的冷却器进、出口等管道衔接。

C）油位、油温、油压

偶合器箱体有液位计显现油位。正常运行时，油面须坐落低油位及高油位之间，不得超出此规模。

在进、出油法兰盘处装有电接点温度计各一只。进油温度＜45℃或≥70℃报警，出油温度≥88℃报警。

在出油法兰盘处装有电接点压力表一只。当压力≤0.08MPa时，经过与其衔接的指示灯（或报警器）报警。

4）导管操作组织

偶合器的调速是经过导管的径向移动来改变作业腔的充液量来完成无级调速的。而操控导管移动的组织是一种曲柄滑块组织，运动的操控是由电动执行器操控的，能完成遥控及自动操控。
